OSA-Котел







Введение



OSA-Котел это изделие предназначенное для контроля отопительного оборудования, мониторинга  и охраны  удаленных объектов с использованием GSM мобильной связи. Все управление и оповещение производится в режиме голосовой связи (обычный телефонный звонок).

Интерактивное голосовое управление используемая, как правило, в call-центрах (например при звонке на информационные номера мобильных операторов)дает возможность абоненту получить информацию и управлять системой в автоматическом режиме.

 С помощью голосового меню и сигналов тонового набора, человек, нажав на определенную клавишу своего телефона, прослушивает информацию и, следуя указаниям голосового меню, может выбирать дополнительные варианты переходов в тот или иной пункт меню управления системой.



                                 Находясь в любом месте и в любое время Вы, с помощью мобильного телефона, будете иметь возможность

  •  узнать температуру в помещении
  • включить или выключить котел (нагреватель ,  другое электрооборудование)
  • изменить температуру задания регулятора



                              Система позвонит Вам и сообщит о

  •  аварийном превышении  температуры
  •  аварийном снижении температуры





                                       Дополнительно возможно реализовать следующие функции



  • система охраны
  • контроль сети 220V



Описание работы



         При звонке со своего мобильного телефона  Вы услышите, как система сообщит  голосом о своем состоянии  измеренной и заданной для регулировки температуре. После предложит воспользоваться голосовым меню, в котором Вы будете иметь возможность установить необходимую температуру, включить выключить электрооборудование(электрозамок, камин, насос ...),  настроить систему и т.д.

         Изделие работает как внешний регулятор температуры для котла. Меряет температуру своим датчиком и дает команду котлу включить или выключить отопление. Большинство котлов имеют контакты для подключения  внешнего регулятора, замыкание или размыкание которых включает отопление (смотрите инструкцию к Вашему котлу).

        Вы сможете выставить граничные значения минимальной и максимальной температуры, при превышении которых система дозвонится Вам и сообщит об этом.

        Изделие позволяет организовать полноценную GSM систему охраны. Предусмотрены клеммы для подключения  охранных датчиков, сирены, контроля сети 220 Вольт, выходов управляющего оборудования( радиобрелки, ключи, кодовые панели… )







Подготовка Sim карты к работе



        Приобретите стартовый пакет оператора мобильной GSM связи. Желательно чтобы пользователи пользовались услугами именно этого оператора. Вставьте Sim карту в телефон, отключите запрос PIN кода и сделайте один платный звонок для активации. Если на счету недостаточно денег для нормальной работы телефона, пополните счет. Достаньте Sim карту из телефона и аккуратно вставьте в разъем на плате изделия.



Включение и регистрация пользователей



        Включите устройство в сеть 220В. Зарегистрируйте в устройстве 5 номеров телефонов пользователей. Для этого сделайте 5 звонков с телефонов пользователей, на номер, установленной SIM карты  и следуйте указаниям голосового меню.

 Если телефонных номеров пользователей меньше 5, то звоните с одного телефона  несколько раз, так чтобы общее количество входных звонков было пять.

        Регистрация пользователя будет подтверждаться словами голосового меню: «Номер задано». Когда все пять номеров зарегистрированы  система начинает работать.

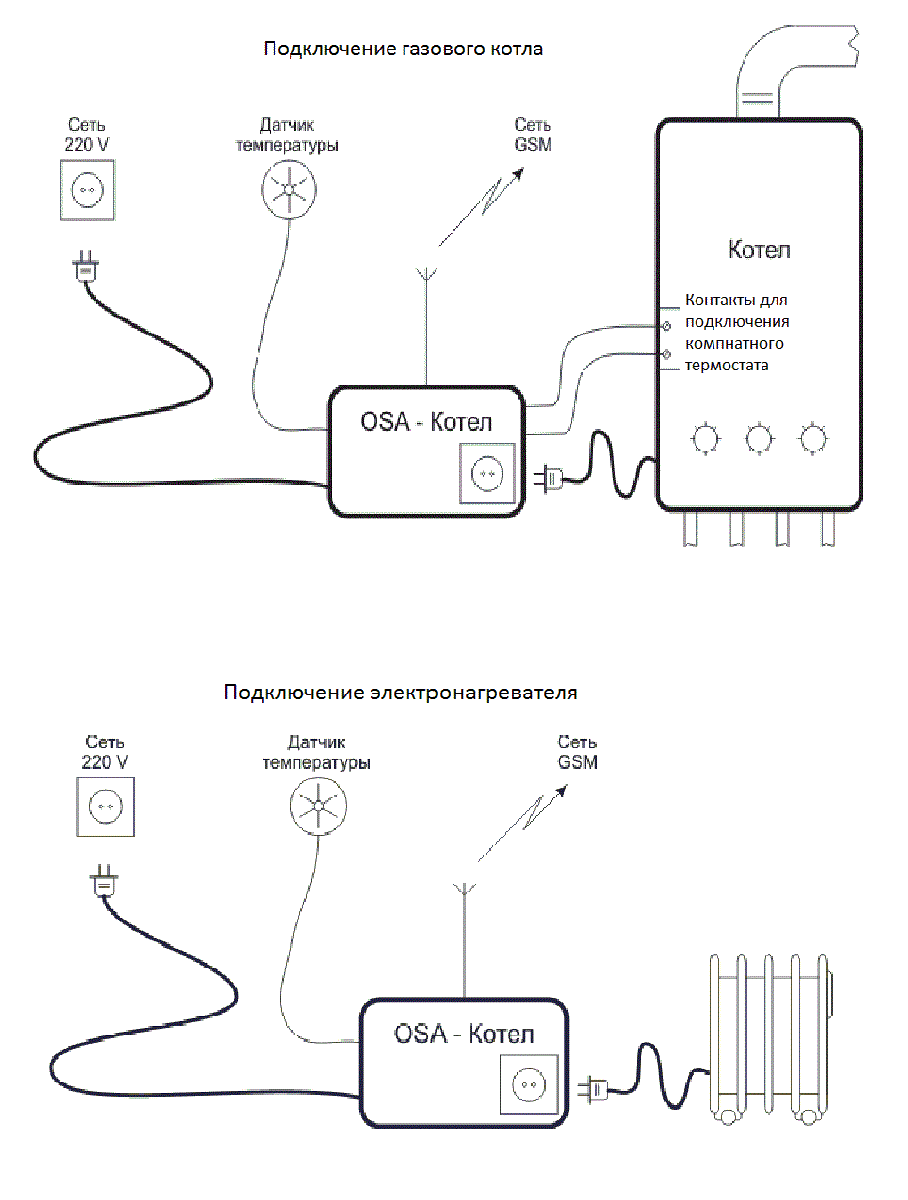

Подключение к котлу

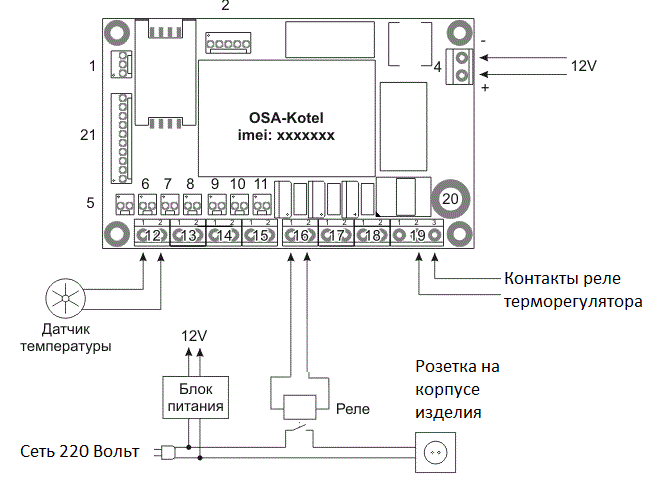

       Установите датчик температуры в том месте, где необходимо контролировать температуру. Подключите провода датчика к клеммам 12.1 и 12.2. (смотрите Рисунок).

       Подключите контакты управления  котла к клеммам 19.1 и 19.3 (размыкание это включение отопления), или 19.2 и 19.3 (замыкание это включение отопления). (смотрите Рисунок).







Подключение электрооборудования



       Подключите  дополнительное электрооборудование в розетку на корпусе изделия и вы сможете включать и выключать его с помощью мобильного телефона. (смотрите Рисунок).

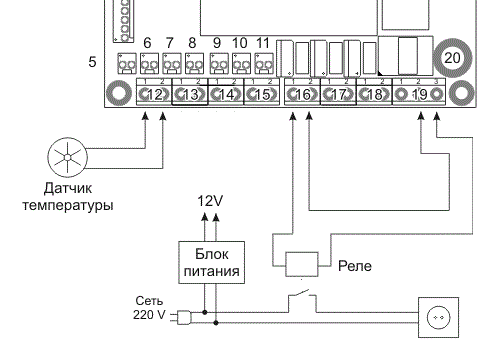

Подключение нагревательного электрооборудования



     При подключении согласно  схемы  ниже появляется возможность  подавать напряжение на розетку в зависимости от запроса тепла и одновременно включать/выключать  из голосового меню.

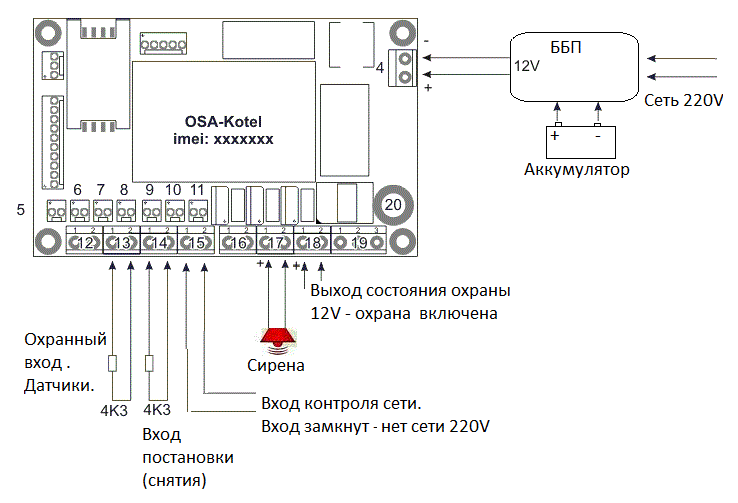

Подключение системы охраны





Светодиодная индикация состояния системы



   На плате OSA-Котел семь индикаторных светодиодов подключены к соответствующим разъемам «5---11» (смотрите Рисунок).



«5»  Светится – запрос тепла терморегулятора.

«6»  Состояние входа охраны. Светится – вход нарушен.

«7»  Состояние входа постановки/снятия. Светится во время импульса постановки/снятия.

«8»  Состояние входа контроля сети. Светится -  замкнут – нет сети 220V.

«9»  Состояние розетки. Светится – подано 220V.

«10»  Уровень приема GSM. Семь миганий – максимальный прием. Одно мигание – минимальный.

 Не мигает – нет GSM сети.

«11»  Индикатор питания 12V.















Описание голосового меню.





«Меню1» при соединении входящего и исходящего вызова



  • ·          Тревога, тревога  (Если был нарушен охранный вход)
  • ·          Нет сети (Если отсутствует сеть ~220В)
  • ·          Тревога, минимальная температура (Если температура была ниже минимума)
  • ·          Тревога, максимальная температура (Если температура была выше максимума)
  • ·          Котел (или Нагреватель или Выход) включен / отключен
  • ·          Задано(0..125) градусов
  • ·          Температура (0..125)градуса
  • ·          Контроль входа включен / отключен (охрана)
  • ·          Для входа в меню нажмите 1 (повтор)



«Меню2» при нажатии 1 в «Меню1»



o    Включить котел (или Нагреватель или Выход) нажмите 2

v   Котел включен (или Нагреватель или Выход) (повтор меню)

o    Выключить котел (или Нагреватель или Выход) нажмите 3

v  Котел выключен (или Нагреватель или Выход) (повтор меню)

o    Увеличить температуру нажмите 4

v  Задано ХХ градусов (повтор меню)

o    Уменьшить температуру нажмите 5

v  Задано ХХ градуса (повтор меню)

o    Дополнительно нажмите 6

o    Включить контроль входа нажмите 7

v  Контроль входа включен

o    Выключить контроль входа нажмите 8

v  Контроль входа выключен







«Меню3» при нажатии  6 в «Меню2»





v  Минимальная температура нажмите 1

§   Минимальная температура (ХХ градусов) (или контроль отключен)

§   Включить контроль нажмите 2

·          Контроль включен

§   Выключить контроль нажмите 3

·          Контроль отключен

§   Увеличить температуру нажмите 4

·          повтор меню

§   Уменьшить температуру нажмите 5

·          повтор меню

v  Максимальная температура нажмите 2

§   Максимальная температура (ХХ градусов) (или контроль отключен)

§   Включить контроль нажмите 2

·          Контроль включен

§   Выключить контроль нажмите 3

·          Контроль отключен

§   Увеличить температуру нажмите 4

·          повтор меню

§   Уменьшить температуру нажмите 5

·          повтор меню



v  Счет нажмите 3

§   Счет (сумма) (повтор меню 3)

v  Звонок нажмите 4

§   Кладет трубку, перезванивает (если звонит пользователь)



v  Для выхода нажмите 0





«Сервисное Меню» при нажатии  9 в «Меню2»







v  Введите код (повтор)

1* «котел»                    (слово, которое говорит система в голосовом меню)

2* «нагреватель»         (слово, которое говорит система в голосовом меню)

3* «выход»                   (слово, которое говорит система в голосовом меню)



Гистерезис термостата, деленный на 2                  (используется для работы терморегулятора) Например

1 025 *  это  +2,5 градусов                  (говорит 2и5 ХиХ - это гистерезис и калибровка)

1 005*   это +0.5 градуса                     (заводская установка), (говорит 0и5 ХиХ - это гистерезис и калибровка)





Калибровка датчика температуры

2 031 *  это +3,1 C                                   (говорит ХиХ 3и1 - это гистерезис и калибровка)

2 #75 *  это -7,5 C                                   (говорит ХиХ 3и1 - это гистерезис и калибровка)

2 000 *  - заводские установки



Задержка после постановки на охрану

3 000 * - задержка отключена

3 060 * - задержка 60 секунд            ( охрана включится через 60 секунд после команды на влючение)





Тип датчика температуры ( заводские настройки 1)

В системе предусмотрено использование 4 термисторов

 Vishay 2381 640  //www.vishay.com/docs/29049/23816403.pdf

С номиналом    1KОм, 2KОм, 4.7KОм, 10KОм

4 1 *    - 1Ком  (говорит  код 1)

4 2 *    - 2Ком  (говорит  код 2)

4 3 *    - 4.7Ком  (говорит  код 3)

4 4 *    - 10Ком  (говорит  код 4)



Прослушать настройки

5555*                                                    (говорит задано 2и5 3и1 - это гистерезис и калибровка)



Публичный режим                               (управляет, кто хочет)

5278*                                                   ( после ввода вываливается в меню 1)



Обычный режим                                 (5 пользователей)

5277*                                                   ( после ввода вываливается в меню 1)





Экономичный дозвон (как только дозвонился к вам сразу бросает трубку и не тратит деньги на счету. Вы перезваниваете и слушаете причину дозвона)

5288*                                                 ( после вводавываливается в меню 1)



Обычный Дозвон

5287*                                                 ( после ввода вываливается в меню 1)





Перезапуск                                       (бросает трубку перезапускается)

9876*



Полный сброс                                   (бросает трубку, удаляет все настройки и перезапускается)

9897*



0* выход (выходит в обычное меню)
