Имитатор цифровой АТС С-32



Имитатор предназначен для проверки изделий, работающих на АТС С-32.
Имитатор позволяет проверить следующие параметры и цифрового устройства С-32:

  • Запись / воспроизведение звука в телефоную линию и из телефонной линии.
  • Набор номера в линию.
  • Звонок.
  • Автоматическое определение номера.
  • Работа в режиме «Эхо».
  • Позволяет обнаружить перегрузку по току в цифровой линии.
  • Позволяет измерить ток в цифровой линии при помощи внешнего прибора.

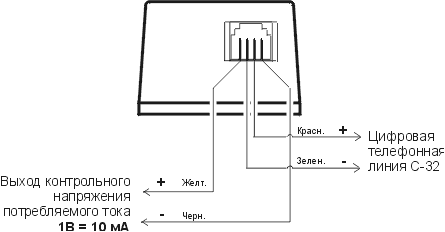

Подключение



Руководство по эксплуатации

При снятии трубки на телефонном аппарате, в линию выдается стандартный "гудок". При обнаружении набора первой цифры, "гудок" пропадает и появляется после набора второй.

Кнопка "Звонок" - при положенной трубке имитатор выдает последовательность звонков. При снятии трубки на телефонном аппарате выдается ответ АОН (номер 0123489). Нажатие кнопки при снятой трубке повторяет выдачу последовательности АОН.

Кнопка "Запись/Эхо" при нажатии и удерживании кнопки происходит запись звука из телефонного аппарата с одновременной выдачей записанного с задержкой 2 сек. (эхо). При отпускании кнопки происходит воспроизведение последнего записанного фрагмента с периодичностью 2 сек.

Кнопка "Сброс" возвращает имитатор в исходный режим.

Индикатор "Питание" - контроль включения в сеть 220 В.

Индикатор "Перегрузка" загорается при превышении потребляемого тока ~27 мА (на выходе контроля ~2.7 В).

Индикатор "Звонок" загорается в режиме звонка. Мигает при выдаче в цифровую линию последовательности звонка.



Позволяет проверить:
