Хамелеон



Введение

Ваш телефон, кроме сервисных функций, описанных в инструкции, оснащен Автоматическим Определителем Номера звонящего абонента "Хамелеон" .

АОН "Хамелеон" :

  • Отображает номер или имя звонящего абонента (в зависимости от модели телефонного аппарата).
  • Фиксирует время и дату звонка (часы, минуты, день, месяц).
  • Обладает высокой вероятностью определения телефонных номеров.
  • Корректно определяет 5-ти, 6-ти и 7-ми значные телефонные номера.
  • Может подключаться к Мини-АТС, при этом перед определенным телефонным номером добавляется префикс выхода на линию.
  • Адаптирован для работы на спаренных (блокираторных) линиях.
  • Может работать на телефонных линиях с нестандартным напряжением.
  • Имеет два режима определения номера - основной и альтернативный.
  • “Нормальный” режим работы - определение номера при поднятии трубки на параллельном телефонном аппарате. Для совместной работы с автоответчиками и факсимильными аппаратами, а также, для “маскировки” АОН.
  • “Черный” список - запрет входящих звонков нежелательных абонентов (24 номера).
  • “Белый” список - входящие звонки только от указанных абонентов (24 номера).
  • Режим “ночных звонков”.
  • Будильник.






Примечание для владельцев АОН "Хамелеон"

  • В процессе программирования разрешается использовать только импульсный (Pulse) режим набора номера.



Примечание для владельцев АОН "Хамелеон С-32"

  • Ваш телефонный аппарат адаптирован к использованию на цифровой АТС С-32.
  • В процессе эксплуатации и программирования разрешается использовать как импульсный (Pulse) так и тональный (Tone) режим набора номера (вне зависимости от рекомендаций в инструкции АОН).
  • В Вашем телефоне предусмотрена работа с параллельными цифровыми телефонами. Параллельный телефон также должен поддерживать данную функцию (быть "интеллектуальным").
    При таком подключении, телефоны звонят одновременно (при выключенном АОН). При включенном АОН параллельный телефон звонит до автоподнятия. Разговаривать можно только по одному из телефонов. При этом можно параллельно цифровому радиотелефону с Хамелеон С-32 подключить цифровой телефон с питанием от телефонной линии на случай пропадания сети 220В.



Примечание для владельцев Адаптера "Хамелеон С-32"

  • Не подключайте к цифровой линии более одного устройства.
  • В процессе эксплуатации и программирования разрешается использовать как импульсный (Pulse) так и тональный (Tone) режим набора номера (вне зависимости от рекомендаций в инструкции АОН).
  • По умолчанию, функция АОН в Адаптере выключена. Для включения АОН выполните следующие действия
    » 2 » 2 » 2 » » 7 » 1 » 1 » 0 » 1 » »






Сброс / Начальная установка


Перед началом эксплуатации телефона с АОН рекомендуется сделать “Сброс”.
Для этого необходимо произвести последовательность действий:

» 2 » 2 » 2 » » 7 » 5 » 0 » »

После этой процедуры настройки АОН установятся в
начальные (оптимальные) значения.






АЛЬТЕРНАТИВНЫЙ режим определения номера


В АОН предусмотрены два режима определения телефонных номеров - ОСНОВНОЙ и АЛЬТЕРНАТИВНЫЙ.
После процедуры “Сброс / Начальная установка” устанавливается ОСНОВНОЙ режим.
Если на Вашей телефонной линии не определяются телефонные номера в ОСНОВНОМ режиме - установите АЛЬТЕРНАТИВНЫЙ.
Для этого необходимо произвести последовательность действий:

» 2 » 2 » 2 » » 7 » 5 » 1 » »






Список звонивших к Вам абонентов

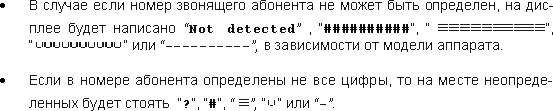

При поступлении к Вам звонка на индикаторе отображается телефонный номер звонящего абонента.

Эта информация автоматически записывается в Список Звонивших Абонентов телефонного аппарата.
Количество номеров, хранящихся в этом списке, зависит от модели Вашего телефонного аппарата.

ДЛЯ ПРОСМОТРА СПИСКА ЗВОНИВШИХ АБОНЕНТОВ ИСПОЛЬЗУЙТЕ ИНСТРУКЦИЮ ПО ЭКСПЛУАТАЦИИ ВАШЕГО ТЕЛЕФОННОГО АППАРАТА




Настройка АОН

  • Выход из режима программирования происходит принудительно, если Вы в любой момент программирования "положите трубку".
  • Во время программирования в трубке могут быть слышны длинные или короткие гудки. Они не имеют значения.



Код входа в режим программирования АОН

В АОН предусмотрен код входа в режим программирования АОН «222».
Если Вас не устраивает этот код входа в режим программирования АОН, или в Вашем регионе есть АТС с первыми цифрами 222, то в АОН SAMM Хамелеон предусмотрен другой код входа в режим программирования.
Код входа в режим программирования АОН «222» можно запретить.

Подробности...





Если в Вашем телефоне есть автоответчик

Для совместной работы АОН с автоответчиком необходимо, чтобы автоответчик включался как минимум с третьего звонка (см. инструкцию по эксплуатации телефонного аппарата).





Подключение к цифровой АТС (С-32)

При подключении Вашего телефонного аппарата с АОН к АТС С-32 через адаптер, необходимо установить альтернативный режим определения (см. п. АЛЬТЕРНАТИВНЫЙ режим определения номера).

Если Ваш телефонный аппарат адаптирован для работы на цифровой линии С-32 (т.е. подключается к линии без адаптера) то в процессе эксплуатации и программирования можно использовать как импульсный ( ulse) так и тональный (Tone) режим набора номера.





Определение 5-ти, 6-ти и 7-ми значных телефонных номеров

АОН настроен для автоматического отображения 6-ти и 7-ми значных номеров.
Примечание. Автоматическое определение 6-ти и 7-ми значных номеров работает следующим образом: если первая цифра номера "2", то номер отображается 6-ти значным, иначе 7-ми. По-этому, если в Вашем городе есть 7-ми значные номера с первой цифрой "2", то такие номера будут отображаться 6-ти значными.

Если в Вашем городе АТС c другим количеством цифр, то необходимо произвести последовательность действий:

» 2 » 2 » 2 » » 7 » 1 » 2 »» »





Отключение передачи времени и даты АОН

При определении номера, АОН передает телефонному аппарату время и дату звонка.
Если Ваш телефонный аппарат имеет встроенные часы и календарь, отключите функцию передачи времени в АОНе.
Для этого необходимо произвести последовательность действий:

» 2 » 2 » 2 » » 7 » 1 » 8 » 9 » 9 » »

Примечание. Для отключения передачи времени можно просто не устанавливать часы и календарь в АОН.





Установка Часов

Для установки часов необходимо произвести последовательность действий:

» 2 » 2 » 2 » » 1 » » »





Установка Даты

Для установки даты необходимо произвести последовательность действий:

» 2 » 2 » 2 » » 2 » » »





Вывод даты и времени на дисплей

Для вывода даты и времени на дисплей необходимо произвести последовательность действий:

» 2 » 2 » 2 » » 9 » »

После этого телефон сделает звонок и дата и время будут выведены на дисплей телефонного аппарата в виде: число, месяц; часы, минуты.





Установка / Отключение Будильника

Для установки будильника необходимо произвести последовательность действий:

» 2 » 2 » 2 » » 3 » » »

Ввод числа 9999 вместо час. и мин. отключает будильник.





Установка / Отключение “Нормального” режима работы АОН

Если АОН установлен в “Нормальный” режим, определение номера происходит после поднятия трубки на параллельном телефонном аппарате.
Режим используется для работы АОН совместно с автоответчиками, “факсами”, а также для “маскировки” АОН.
Для установки “Нормального” режима установите в регистре 11 значение 98 (см. п. Регистры).
Для этого необходимо произвести последовательность действий:

» 2 » 2 » 2 » » 7 » 1 » 1 » 9 » 8 » »

Для отключения “Нормального” режима, снова наберите указанную последовательность, только вместо “9 » 8“наберите ”0 » 1”.





Установка / Отключение Режима “Ночных Звонков”

Программируя АОН в этот режим, Вы устанавливаете интервал времени (промежуток времени между часом включения и часом выключения) в течение которого Ваш телефон будет звонить только после установленного Вами количества пропускаемых звонков. Для этого необходимо произвести последовательность действий:

» 2 » 2 » 2 » » 4 » » »

Ввод числа 00 в количество пропускаемых звонков отключает этот режим.





Ввод номеров “Черного / Белого” списка

“Черный” список - список телефонных номеров нежелательных абонентов. При поступлении звонков от этих абонентов телефон не звонит, в линию выдаются короткие гудки - “занято”.
“Белый” список - список телефонных номеров приоритетных абонентов. Телефон звонит только при поступлении звонков от этих абонентов. Всем остальным абонентам в линию выдаются короткие гудки - “занято”, телефон не звонит.
Для корректной работы АОН в этих режимах рекомендуется установить в регистре 11 значение 00 (см. п. Регистры АОН).
В АОН можно установить либо режим “Черного”, либо режим “Белого” списков. Процедура установки режимов описана в регистре 13 (см. п. Регистры АОН).
Номера “Черного / Белого” списков хранятся в специальных ячейках, обращение к которым производится по их номерам. Всего в АОН существует 24 ячейки для хранения “Черного / Белого” списков.
Для ввода ячейки списка необходимо произвести последовательность действий:

» 2 » 2 » 2 » » 5 » » » »

В ячейку можно записать телефонный номер (7-мь цифр). Если номер 5-ти или 6-ти значный, то перед номером необходимо ввести добавочные цифры:

  • "2" перед 6-ти значным.
  • две последние цифры кода города перед 5-ти значным.





Удаление номеров из “Черного / Белого” списка

Для очистки ячейки списка необходимо произвести последовательность действий:

» 2 » 2 » 2 » » 6 » » »

Для удаления из списка всех телефонных номеров (очистка всего списка) - вместо номера ячейки наберите число 99.





Вывод содержимого ячейки “Черного / Белого” списка на дисплей

Для вывода содержимого ячейки списка на дисплей необходимо произвести последовательность действий:

» 2 » 2 » 2 » » 0 » » »

После этого телефон сделает звонок и номер, записанный в этой ячейке, будет выведен на дисплей телефонного аппарата.





Если телефон подключен к Мини-АТС

Если телефон подключен к Мини-АТС или учрежденческой АТС и для выхода на внешнюю линию необходимо набирать дополнительную цифру, АОН может автоматически добавлять эту цифру к определенному телефонному номеру (см. п. Регистры, регистр 20).





Полное отключение АОН

При необходимости, можно отключить работу АОН в Вашем телефонном аппарате.
Для этого необходимо произвести последовательность действий:

» 2 » 2 » 2 » » 7 » 1 » 1 » 9 » 9 » »

Для включения АОН, снова наберите указанную последовательность, только вместо “9 » 9“наберите ”0 » 1”.






Регистры


Следующая часть инструкции посвящена настройке различных параметров АОН и необходима только специалистам.

АОН настроен оптимальным образом для работы на
большинстве АТС. Разработчики настоятельно рекомендуют
не изменять настройки АОН без необходимости.

Если Вы запутались в настройках АОН - сделайте “Сброс” (рег. 50).

Для этого необходимо произвести последовательность действий:

» 2 » 2 » 2 » » 7 » 5 » 0 » »

После этой процедуры настройки АОН установятся в
начальные (оптимальные) значения.

Все настройки АОН хранятся в специальных ячейках энергонезависимой памяти - регистрах. Обращение к ним ведется по номерам. Назначение каждого регистра дано в п. Описание регистров АОН.



Вывод содержимого регистров на дисплей

Для вывода содержимого регистров на дисплей необходимо произвести последовательность действий:

» 2 » 2 » 2 » » 8 » » »

После этого телефонный аппарат произведет звонок и на дисплей будет выведено содержимое указанного регистра.





Изменение регистров

Для изменения регистра произвести последовательность действий:

» 2 » 2 » 2 » » 7 » » » »





Регистры АОН "Хамелеон"


Регистр

Назначение

Начальное значение

Модель АОН

00

Часы

нет

любой

01

Минуты

нет

любой

02

Секунды

нет

любой

03

Число календаря

нет

любой

04

Месяц календаря

нет

любой

05

Год календаря

нет

любой

06

Часы срабатывания будильника

99

любой

07

Минуты срабатывания будильника

99

любой

08

Час включения режима “Ночных Звонков”

22

любой

09

Час выключения режима “Ночных Звонков”

06

любой

10

Количество пропускаемых звонков в режиме “Ночных Звонков”

00

любой

11

Количество звонков, пропускаемых перед определением номера

01

любой

12

Количество цифр в определяемом телефонном номере

00

любой

13

Режим работы “Черного” / ”Белого” списков

01

любой

14

Количество запросов посылаемых на АТС

02

любой

15

Тип запроса посылаемого на АТС

00

Хамелеон, Приставка Хамелеон

16

Длина запроса посылаемого на АТС

60

любой

17

Частота длинных гудков ( сигнал ''Вызов'' )

76

Хамелеон, Приставка Хамелеон

18

Коррекция хода часов

34

Хамелеон, Приставка Хамелеон

19

Режим проверки параллельного телефона

04

Хамелеон, Хамелеон C-32 v3.0, Приставка Хамелеон

20

Префикс телефонного номера

00

любой

21

Максимальное количество звонков

12

любой

22

Запись номера звонящего абонента в список звонивших абонентов телефонов SIEMENS
00

Хамелеон v03.00,
Хамелеон C-32 v1.6,
Адаптер Хамелеон C-32

23

Пауза перед запросами, посылаемыми АОН на АТС

06

любой

24

Пауза между запросами, посылаемыми АОН на АТС

20

любой

25

Настройка на блокиратор

14

Приставка Хамелеон

26

Чувствительность к сигналу АТС “Занято”

19

Хамелеон, Приставка Хамелеон

27

Чувствительность датчика звонка

04

Хамелеон, Приставка Хамелеон

28

Отключение определения тонального набора

00

Хамелеон C-32 v1.6,
Адаптер Хамелеон C-32

. . .

***

50

“Сброс” - Инициализация регистров (06 - 27) начальными значениями

51

АЛЬТЕРНАТИВНЫЙ режим определения телефонных номеров

. . .

***

99

Вывод версии и настроек АОН



Описание регистров АОН

11

Количество звонков, пропускаемых перед определением номера

Данный регистр содержит число звонков, которые АОН пропустит перед поднятием трубки и определением номера абонента. Используется для организации совместной работы АОН с автоответчиками, “факсами”, а также для “маскировки” АОН.
При значении 00 АОН снимет трубку сразу после поступления вызывного сигнала, что обеспечивает оптимальную работу “Черного” и “Белого” списков.
Значение 99 отключает работу АОН.



12

Количество цифр в определяемом телефонном номере

В регистре может быть установлено одно из следующих значений:

00

Автоматический выбор количества цифр в номере: 7 либо 6 цифр

01..07

Количество цифр в телефонном номере 1..7 цифр



13

Режим работы “Черного” / ”Белого” списков

В регистре может быть установлено одно из следующих значений:

00

Полное отключение “Черного” и ”Белого” списков

01

Установлен “Черный” список. В случае не определения номера АОН звонит

02

Установлен “Белый” список. В случае не определения номера АОН звонит

04

Полное отключение “Черного” и ”Белого” списков. В случае не определения номера АОН не звонит

05

Установлен “Черный” список. В случае не определения номера АОН не звонит

06

Установлен “Белый” список. В случае не определения номера АОН не звонит



14

Количество запросов посылаемых на АТС

Данный регистр содержит количество запросов посылаемых АОН на АТС.



15

Тип запроса посылаемого на АТС (Хамелеон, Приставка Хамелеон)

В регистре может быть установлено одно из следующих значений:

00

Стандартный Аналоговый запрос

01

Комбинированный Цифро-Аналоговый запрос

02

Комбинированный Аналогово-Цифровой запрос

03

Цифровой запрос



16

Длина запроса посылаемого на АТС

Данный регистр содержит длину запроса посылаемого АОН к АТС.
Единицы измерения: [значение] x 2 (ms).



17

Частота длинных гудков (сигнал “Вызов”) (Хамелеон, Приставка Хамелеон)

Данный регистр содержит частоту длинных гудков, выдаваемых АОН в линию звонящему абоненту.В регистре может быть установлено одно из следующих значений:

00

Стандартный аналоговый гудок 425 Гц

01..99

Цифровой гудок с настраиваемой частотой. Значение 76 соответствует частоте
425 Гц. Увеличение значения данного регистра уменьшает частоту гудков.



18

Коррекция хода часов (Хамелеон, Приставка Хамелеон)

Увеличение значения данного регистра ускоряет ход часов.

Значение 99 в данном регистре отключает передачу времени по Caller ID. См. дополнительную информацию здесь.



19

Режим проверки параллельного телефона (Хамелеон, Хамелеон C-32 v3.0, Приставка Хамелеон)

В регистре может быть установлено одно из следующих значений:

00

Присутствие параллельного телефонного аппарата во время входящего звонка не проверяется.

04

Во время звонка проверяется поднятие трубки на параллельном телефоне

Отключение проверки параллельного телефона устраняет "щелчки" в линии.
Используйте данную функцию, если АОН подключается к линии с нестандартным напря-жением (например, в автомобиле).



20

Префикс телефонного номера

В этом регистре содержится цифра, добавляемая к определенному телефонному номеру в слу-чае, если АОН подключен к Мини-АТС.
Значение 00 отключает эту функцию, 01..10 - добавляет к номеру цифры 01..09, 00.



21

Максимальное количество звонков

В этом регистре содержится максимальное количество звонков, которое АОН сделает при вхо-дящем звонке, если на нем не "сняли трубку" и в линии не был обнаружен сигнал АТС "Занято".



22

Запись номера звонящего абонента в список звонивших абонентов телефонов SIEMENS

Значение 01 включает эту функцию, 00 выключает.
Некоторые телефоны Siemens не сохраняют телефонный номер в список звонивших абонентов, если Вы ответили на звонок. Для сохранения таких номеров необходимо включить эту функцию.
Смотрите дополнительную информацию здесь.





23

Пауза перед запросами, посылаемыми АОН на АТС

В этом регистре содержится длина паузы перед запросами, посылаемыми АОН на АТС.
Единицы измерения: [значение] x 50 (ms).



24

Пауза между запросами, посылаемыми АОН на АТС

В этом регистре содержится длина паузы между запросами, посылаемыми АОН на АТС.
Единицы измерения: [значение] x 50 (ms).





25

Настройка на блокиратор (Приставка Хамелеон)

В этом регистре содержится настройка Приставки АОН "Хамелеон" на частоту блокиратора.
Единицы измерения: [значение] x 40 (ms).





26

Чувствительность к сигналу АТС “Занято” (Хамелеон, Приставка Хамелеон)

Данный регистр управляет чувствительностью АОН к сигналу АТС “Занято”.

Увеличение значения данного регистра уменьшает чувствительность.

Если АОН бросает трубку (перестает звонить) после 3-го звонка - необходимо увеличить это значение.



27

Чувствительность датчика звонка (Хамелеон, Приставка Хамелеон)

Данный регистр управляет чувствительностью АОН к вызывному сигналу АТС.
Увеличение значения данного регистра увеличивает чувствительность.
Диапазон значений: 00 .. 07.
Если происходит ложное срабатывание звонка (при наборе номера на параллельном аппа-рате или на блокираторе), уменьшайте значение данного регистра.
Если АОН не звонит, необходимо увеличить это значение.

28

Отключение определения тонального набора (Хамелеон C-32 v1.6, Адаптер Хамелеон C-32)

Значение 01 включает эту функцию.
Смотрите дополнительную информацию здесь.



50

“Сброс” - Инициализация регистров (06 - 27) начальными значениями

При обращении к этому регистру в регистры (06 - 27) будут записаны начальные значения, приведенные в Таблице "Регистры АОН Хамелеон" (часы и календарь не изменяются).
Используйте данную функцию, если Вы сделали изменения в регистрах, и хотите вернуть АОН в исходное состояние.



51

АЛЬТЕРНАТИВНЫЙ режим определения телефонных номеров

Обращение к этому регистру устанавливает АЛЬТЕРНАТИВНЫЙ режим определения телефонных номеров.
Рекомендуется использовать данную функцию, если Вы подключили АОН к цифровой стан-ции С-32 через адаптер.


Реклама: Интернет магазин детской одежды next ©2017 SAMM
SAMM
