Цель данной шпаргалки – помочь установщику, первый раз взявшему в руки систему OSA GSM, быстро и правильно запустить систему в работу, не вникая сразу во все тонкости её настройки, пошагово произведя действия описанные далее.
Полная информация о системе OSA GSM содержится в инструкции по эксплуатации.
1. Быстрая настройка системы
Для настройки системы необходимо:
- Снять PIN код в SIM карте (используйте любой GSM телефон)
- Удалить все ранее записанные контакты на SIM карте.

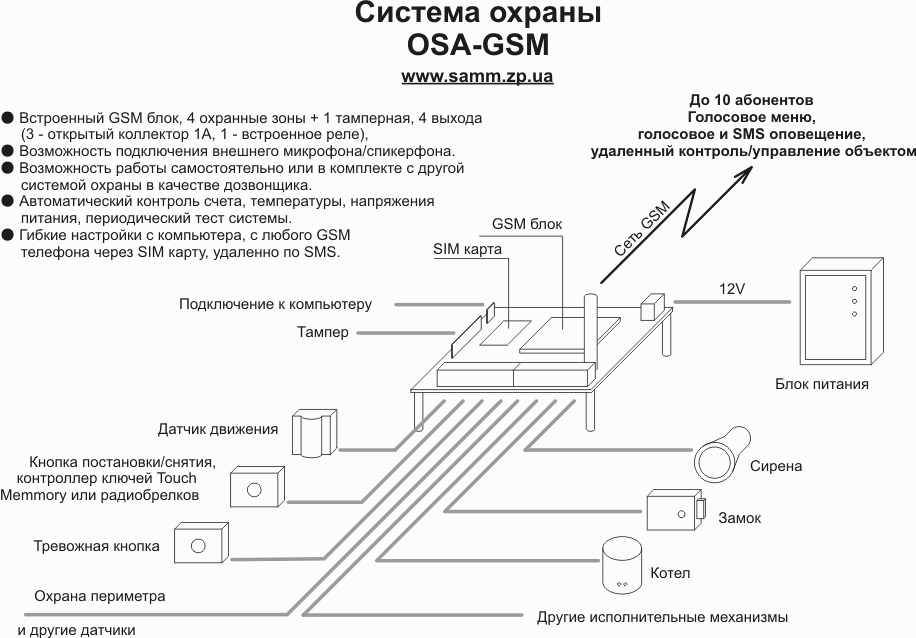

- Подключить антенну и светодиоды индикации к устройству OSA-GSM (см. рис.)
- Сформировать в SIM карте список контактов необходимых для работы системы, для этого:
- Вставить SIM карту в устройство OSA-GSM
- Подать питание на устройство OSA-GSM
- Дождаться окончания теста (бегущая волна светодиодов)
- Отключить питание от устройства OSA-GSM
После процедуры описанной в пункте 4, система формирует в установленной SIM карте так называемый «скелет»: это список контактов с записанными в них «настройками по умолчанию» (см. Инструкцию по эксплуатации OSA GSM).
- Установить пароль. Ввести номера телефонов пользователей:
(Устройство OSA-GSM выполняет SMS команды принятые с телефонов пользователей. SMS команда выполняется системой только в том случае если в начале принятого SMS сообщения указан правильный пароль системы.)
- Установить SIM карту системы в любой мобильный телефон.
- Изменить пароль (изменить номер контакта с именем Pass в SIM карте)
- Записать телефонные номера пользователей системы в контакты с именами Usr1*040101 … Usr9*040101 (не менее одного).
- Установить SIM карту в устройство OSA GSM
- Подать питание на устройство OSA-GSM
- Установка даты и времени:
С телефона пользователя отправьте системе SMS с текстом (в данном примере пароль системы 1111)
Система установит дату и время основываясь на времени отправки SMS.
2. Настройка типовой конфигурации системы с помощью SMS сообщения
Производится с мобильного телефона пользователя системы:
- Произвести быструю настройку системы (см. раздел 1)
- Набрать текст выбранной конфигурации и отправить системе в виде SMS сообщения.
Текст SMS сообщения содержит команды. Правило построения SMS сообщения содержащего команды:
#пароль (пробел) команда1 (пробел) команда2 (пробел) … команда n |
Типовая конфигурация А
#1111 In1:200001*15 In2:300002*0 In3:000003*0 In4:800004*0 Out1:51010*90 Out2:70100*0 Out3:80100*0 Out4:90100*0 Usr1*040101:+380981234567 Usr2*040101:+380671111111 Cash:*111# |
Результат настройки: три независимые зоны + тамперная зона, постановка и снятие с охраны по кнопке, SMS команде или из голосового меню (в данном примере пароль системы 1111).
1
|
#1111
|
Пароль системы 1111
|
2
|
In1:200001*15
|
Зона1 - зона с задержкой (дверь), время задержки 15 сек
|
3
|
In2:300002*0
|
Зона2 – проходная зона
|
4
|
In3:000003*0
|
Зона3 – охранная зона
|
5
|
In4:800004*0
|
Зона4 - вход внешнего управления ( кнопка снятия/постановки под охрану)
|
6
|
Out1:51010*90
|
Выход1 – Индикация тревоги (сирена), время активации 90 сек
|
7
|
Out2:70100*0
|
Выход2 – Индикация действия задержки
|
8
|
Out3:80100*0
|
Выход3 – Индикация готовность
|
9
|
Out4:90100*0
|
Выход4 – Индикация наличия отключенных зон
|
10
|
Usr1*040101:+380981234567
|
Телефон пользователя 1: +380981234567
|
11
|
Usr2*040101:+380671111111
|
Телефон пользователя 2: +380671111111
|
12
|
Cash:*111#
|
Телефон проверки состояния счета *111#
|
Типовая конфигурация Б:
#1111 In1:200001*15 In2:300002*0 In3:000003*0 In4:000004*0 Out1:51010*90 Out2:70100*0 Out3:80100*0 Out4:90100*0 Usr1*040101:+380981234567 Usr2*040101:+380671111111 Cash:*111# |
Результат настройки: четыре независимые зоны + тамперная зона, постановка и снятие с охраны по SMS команде или из голосового меню (в данном примере пароль системы 1111).
1
|
#1111
|
Пароль системы 1111
|
2
|
In1:200001*15
|
Зона1 - зона с задержкой (дверь), время задержки 15 сек
|
3
|
In2:300002*0
|
Зона2 – проходная зона
|
4
|
In3:000003*0
|
Зона3 – охранная зона
|
5
|
In4:000004*0
|
Зона4 - охранная зона
|
6
|
Out1:51010*90
|
Выход1 – Индикация тревоги (сирена), время активации 90 сек
|
7
|
Out2:70100*0
|
Выход2 – Индикация действия задержки
|
8
|
Out3:80100*0
|
Выход3 – Индикация готовность
|
9
|
Out4:90100*0
|
Выход4 – Индикация наличия отключенных зон
|
10
|
Usr1*040101:+380981234567
|
Телефон пользователя 1: +380981234567
|
11
|
Usr2*040101:+380671111111
|
Телефон пользователя 2: +380671111111
|
12
|
Cash:*111#
|
Телефон проверки состояния счета *111#
|
Рекомендация
Данный способ настройки может существенно упростить жизнь настройщику системы OSA GSM. Для этого установщик должен в свой мобильный телефон один раз правильно записать все шаблоны, которые он использует в своей работе (либо предлагаемые нами, либо составленные им лично, основываясь на своем опыте).
При установке системы у заказчика установщик вносит свой мобильный номер в номера пользователей системы (например в контакт Usr10*040101), после чего отправляет со своего мобильного телефона шаблон с требуемой в данном случае конфигурацией системы. По окончанию настройки удаляет свой телефон из списка пользователей отправив системе SMS с текстом (в данном примере пароль системы 1111)
3. Настройка типовой конфигурации с помощью компьютера:
- Произвести быструю настройку системы (см. раздел 1)
- Подключить систему OSA GSM через кабель с USB разъемом к компьютеру.
- Установить на компьютере программу OSA Сервис
- Нажмите кнопку «Шаблоны»
- Выбрать один из шаблонов
- Нажать кнопку «Применить типовую конфигурацию»
(Кроме этого программа OSA Сервис позволяет изменить любую из настроек системы, изменить пароль а также редактировать телефонные номера пользователей системы).
4. Настройка типовой конфигурации путем изменения контактов SIM карты системы
- Произвести быструю настройку системы (см. раздел 1).
- Отключить питание системы OSA GSM.
- Установить SIM карту системы в любой мобильный телефон.
- Отредактировать контакты в записной книжке SIM карты системы, в соответствии с текстом выбранной типовой конфигурации, по следующему правилу:
имя контакта (двоеточие) номер контакта
Например – "In1:200001*15" значит записать номер "200001*15" в контакт с именем "In1".
- Установить SIM карту в устройство OSA GSM.
- Подать питание на устройство OSA-GSM, установить дату и время (см. раздел 1 пункт 6).
5. Сброс настроек системы
Отправьте системе с телефона пользователя следующий SMS (в данном примере пароль системы 1111):
После получения сообщения система установит в SIM карте настройки по умолчанию (см. Инструкцию по эксплуатации) и перезапустится. Номера контактов Usr1 … Usr10 не изменятся.
|
