Samm Regs
Система
Регуляторов температуры, влажности,
содержания углекислого газа воздуха
в сети RS485 с управлением и контролем
по Bluetooth на Android телефоне.
Samm Regs это система регуляторов температуры, влажности, содержания углекислого газа(СО2) воздуха. Для контроля параметров и настройки системы используется любой телефон ( планшет) OS Android. Все регуляторы в системе работают автономно. С помощью интерфейса мобильного телефона производится настройка регуляторов и контроль параметров.
Подключите все элементы системы к сети RS485.
Установите и запустите приложение приложение.https://samm.zp.ua/download/regs.apk
Включите питание системы .
В настройках Bluetooth мобильного телефона найдите и установите соединение с Bluetooth устройством с именем SammRegs (код соединения 0000).
В меню приложения в настройках Bluetooth подключитесь к системе.
В меню приложения возможно добавить в сеть новый регулятор или удалить неиспользуемый. Перед добавлением нового регулятора, необходимо на короткое время закоротить перемычкой винтовые клеммы внутри регулятора (см. надписи внутри корпуса регулятора). При этом загорится светодиод и регулятор перейдет к ожиданию регистрации на несколько минут.
Контролируйте все подключенные к сети регуляторы, текущие значения температуры, влажности, СО2, состояние выходов. Пользуясь меню приложения настройте необходимые параметры для работы.
Подключение датчиков.
Монтаж датчиков необходимо проводить стандартным медным 8-ми жильным UTP кабелем. Кабель со стороны регулятора подключается к винтовому клеммнику согласно цвету проводов ( см обозначения возле клеммника). На кабель со стороны датчиков надевается разъем RJ45 по Типу”В”. Сам датчик имеет ответную розетку RJ45.
Подключение и работа выходов.
В качестве выходов используются сухие контакты реле. У одного регулятора в наличии четыре выхода: Нагрев, Охлаждение, Осушение , Увлажнение. Логику работы выходов согласно задания и дельты(гистерезис) см. на рисунке. Стрелкой указано направление изменения температуры. Выходы регулятора влажности и СО2 работают аналогично.
Топология и монтаж сетевого кабеля.
Монтаж сети необходимо проводить стандартным медным 8-ми жильным UTP кабелем. Кабель разводится по всем предполагаемым местам установки регуляторов, месту подключения блока питания и месту откуда будет устанавливаться соединение по блютуз. Кабель прокладывают одним куском с запасом в местах предполагаемой установки оборудования. На концах кабеля на провода Зеленый и Бело-Зеленый устанавливаются терминальные резисторы 100 Ом. По остальным проводам будет подаваться напряжение питания от блока питания. Коричневый, Синий, Оранжевый -- минус напряжения питания. Бело-Коричневый, Бело-Синий и Бело-Оранжевый --плюс напряжения питания.

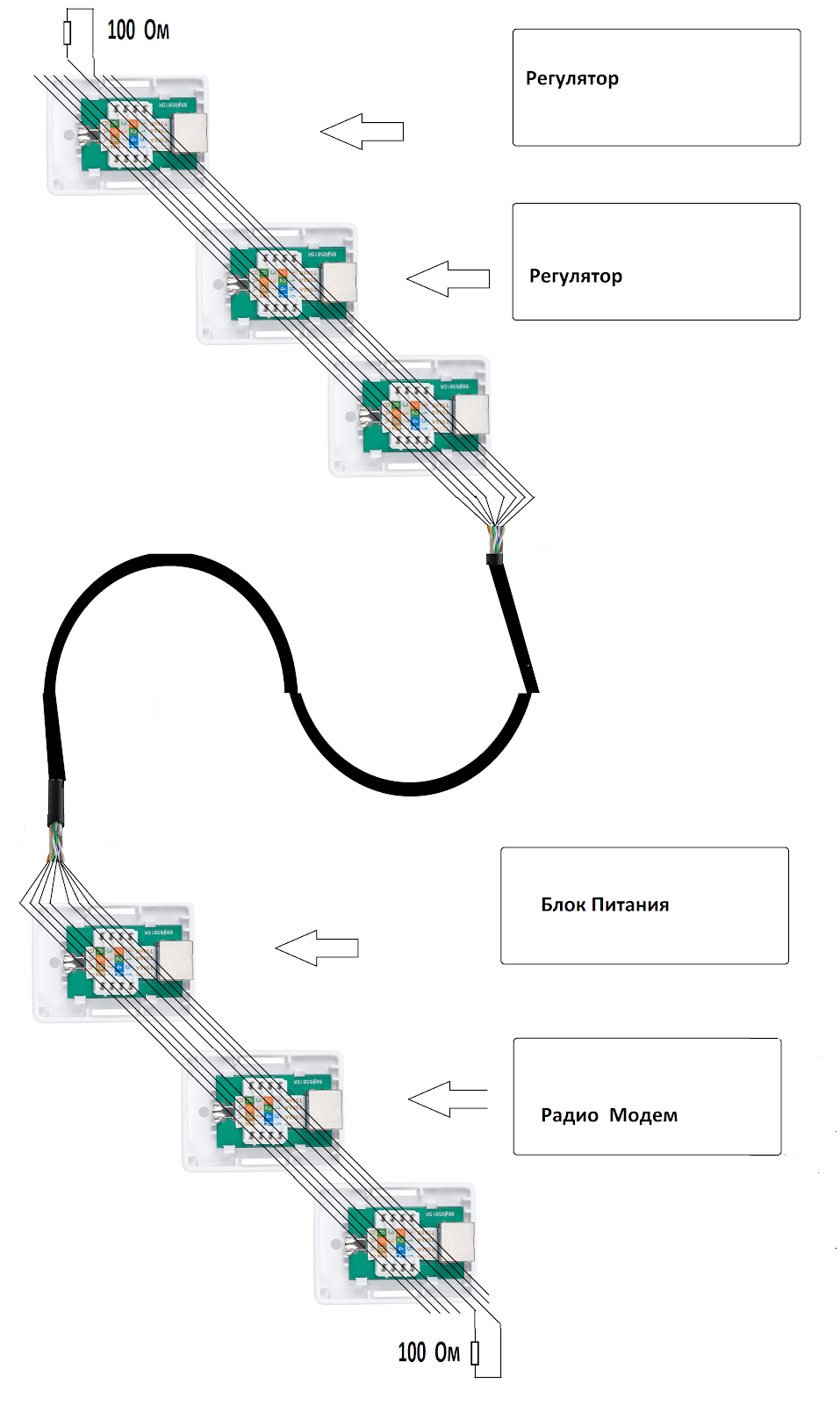

Монтажные интернет-розетки накалываются на провода согласно цветовой схеме на розетках по Типу”В”. Розетки накалываются на провод не разрывая его.
При таком подключении в любую из розеток возможно подключить любой элемент системы ( регуляторы, блок питания , блютуз модем ).
